Конструктор 15 лет — профессиональная разработка разделов КМ КМД КЖ под ключ проекта быстровозводимого здания для получение разрешений РНС!
Инженер-строитель — оперативная удалённое выполнение строительной документации в течении 7 дней в специализированной 3D программе, со всеми необходимыми расчётами. Высокая скорость и качество при оптимальной цене! Основная деятельность разработка конструктивные чертежей — полный пример оформления см: КМ КМД КЖ. Коллега подготовит при необходимости другие части для разрешений на строительство!
Разработка деталировочных чертежей
Расчёты в лицензированной профессиональной программе!

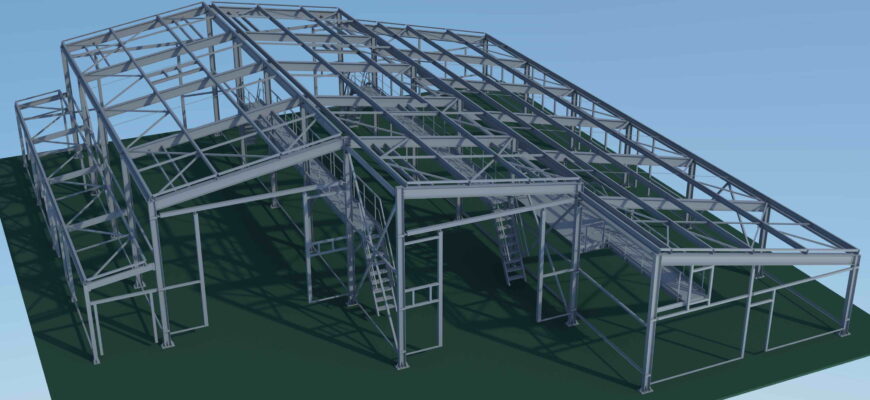

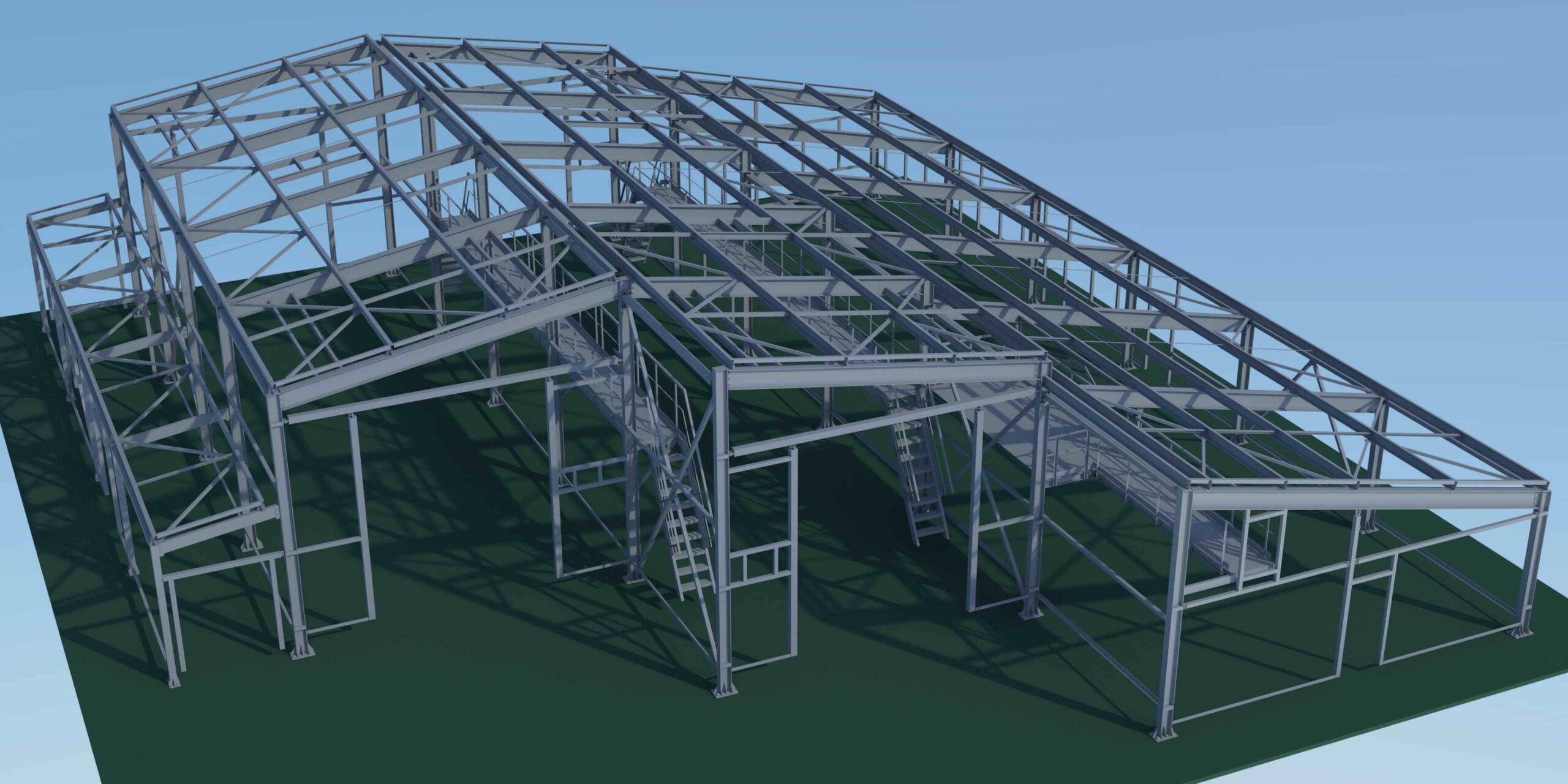

Абсолютное соответствие параметрам чертежам КМ достигается моделирование металлокаркаса в автоматизированных BIM технологий. Следствие этого — абсолютная точность соответствия 3D модели проектным требованиям — данные монтажных схем, отправочных марок, деталей, размеров и всех спецификаций
Разработка проекта КМД любой сложности!
| Листы | Чертёж или ведомость | Включает в себя |
|---|---|---|
| Общие данные |
Общие указания к проекту | Информация о применяемой антикоррозийной и огнезащитной покраске, сварке и болтовых соединениях |
| Перечень металлоконструкций | Ведомость металлических конструкций их монтажную массу, количество и площадь окраски | |
| Ведомость болтов | Количество, ГОСТ, марка, диаметр, длину, класс прочности болтов гаек и шайб | |
| Пространственная модель | Общая 3Д модель | |
| Монтажные планы |
Схемы на разных отметках с отображением горизонтальные металлоконструкции | Маркировка, осевая привязка стальных конструкций Выноски на типовые узлы |
| Монтажные схемы |
Необходимые разрезы, отображающие вертикальные элементы сооружения | Маркировка металлоизделия, осевая и вертикальная привязка металлической конструкции и вертикальная отметка Выноска на основные узлы |
| Узлы крепления | Характерные узлы | Обозначение монтажной сварки (длина и катет) и болтов (диаметр и длина) |
| Отправочные марки |
Деталировочные чертежи | Вертикальная и горизонтальная привязка каждой детали, высотные отметки, необходимые разрезы, указания по сварке |
| Спецификация металлоизделий | Длина или габариты и количество деталей отправочной марки | |
| Выборка металла | Общая требуемая масса металлопроката на каждую металлоконструкцию | |
| Ведомость покраски | Площадь поверхности покраски | |
| Деталировка стальных изделий |
Деталировка каждой металлической детали | Габаритные размеры и срезов, углы срезов, привязка и диаметр отверстий |
Содержит всю информацию для изготовления, возможно своими силами, и последующего монтажа металлоконструкций здания. Файл объёмный нужно немного подождать для загрузки!
Работа в Advance Steel и Tekla Structures
Немного о себе
Работал по найму с 2008—2013г, конструктором. С 2013 ушел в работу на удалеку. Основная деятельность до 2018г — разработка чертежей КМД (80%) и КМ+КЖ (20%). Крайне непростая для меня деятельность делать деталировочные чертежи по чужому проекту КМ! Далее с 2018—2026 - КМ+КМД (80%).
Этим сайтом — «Проект КМД» и «КЖ Проект»- начал заниматься (попытка реанимировать) в конце 2025, чтобы для увеличения зоны поиска клиентов. Первый профессиональный в 2018г — Проект КМ, для создания пришлось просмотреть коммерческого видео на 48 часов.
Опыт разработки проектной рабочей документации более чем для 200-250 объектов — от 100м2 до 12000м2, строений и сооружений, часть из которых прошли простую и государственную экспертизу!
Сергей
г. Самара
Благодарность:
Нашли в интернете исполнителя - сделали нам проект на каркас магазина - и результат нам не понравился. Даже нам не специалистам показалось слишком большой расход металла. После дальнейших поисков - обратились на этот сайт - проконсультировались. Понравилось предполагаемая металлоёмкость, которая оказалась еще ниже от заявленной!
Схема удалённого сотрудничества:
Опыт работы более 15 лет конструктором! из них 12лет в BIM системах!
- Написать письмо или позвонить с предложением на разработку деталировки в ТЗ: город, размеры, схемы.
- Стадия договорённости по условиям проектирования
- Для начала работы необходимо оплатить аванс в размере от 50%!
- Выполняю работу в полном объеме и высылаю без некоторой информации.
- Жду остаток средств и высылаю сразу полный 100% проект.
- Пробегаюсь дополнительно по документации, если есть корректировки изменяю.
- Сопровождение проекта до полного монтажа с решением текущих задач.
Сроки и цена
Наличие строительной лицензии — допуск СРО!
- Цена альбома проекта КМД зависит от некоторых факторов и варьируется от 80-200 руб/м2.
- Сроки выполнения для зданий до 1500 м2 от 7 до 15 дней работы!
- Минимальный квадратура быстровозводимого сооружения — 300м2
